Satelity odkrywają nową dynamikę kolizji płyt na Płaskowyżu Tybetańskim: kontynenty są „bardziej miękkie”, a uskoki słabsze, niż sugerowały stare modele
Płaskowyż Tybetański od dziesięcioleci zajmuje szczególne miejsce w geofizyce: jest to największa i najwyższa kontynentalna strefa kolizji na Ziemi, przestrzeń, w której zderzenie indyjskiej i eurazjatyckiej płyty tektonicznej dosłownie „wpisuje się” w relief Azji. Najnowsza analiza przesunięć gruntu, oparta na satelitach radarowych Copernicus Sentinel-1 oraz sieci precyzyjnych pomiarów GNSS, przynosi znacznie bardziej szczegółowy obraz tego procesu i sugeruje, że skorupa kontynentalna w takich warunkach nie zachowuje się jak zestaw sztywnych bloków, lecz jako system, który może odkształcać się nawet poza najbardziej widocznymi granicami.
Zamiast uwalniania naprężeń niemal wyłącznie wzdłuż kilku „głównych” uskoków, nowe mapowanie pokazuje kombinację rozproszonej deformacji i skoncentrowanego poślizgu na dużych systemach uskokowych. Taki wgląd ma wartość wykraczającą poza dyskusję akademicką: gdy tylko lepiej zrozumiemy, gdzie i jak gromadzą się naprężenia, dokładnie w tych miejscach ryzyko sejsmiczne staje się bardziej mierzalne i porównywalne między regionami, co jest ważne dla planowania infrastruktury i oceny zagrożenia trzęsieniami ziemi.
Dlaczego Tybet jest dla geofizyków kluczowym „laboratorium” deformacji kontynentalnej
Płaskowyż Tybetański, często nazywany „dachem świata”, rozciąga się na północ od Himalajów i na południe od pasma górskiego Kunlun, obejmując obszary Tybetańskiego Regionu Autonomicznego i kilku chińskich prowincji, ale także części sąsiednich państw w szerszym pasie himalajskim. Płaskowyż jest ogromny: mowa o około 2,5 miliona kilometrów kwadratowych, ze średnią wysokością nad poziomem morza powyżej 4500 metrów, co czyni go unikalną przestrzenią do obserwacji długotrwałych procesów geologicznych w toku.
W standardowych przedstawieniach tektoniki płyt, krawędzie płyt są miejscami, w których rozgrywa się „główny dramat”: tam powstają trzęsienia ziemi, tam wypiętrzają się góry i tam płyty rozsuwają się lub zderzają. Kontynenty nie są jednak tak jednorodne jak większość litosfery oceanicznej. Skorupa kontynentalna jest grubsza, złożona z różnych skał i „przepleciona” starymi strukturami, więc w strefach kolizji deformacja może rozprzestrzeniać się daleko od poszczególnych uskoków. Właśnie dlatego Tybet służy jako naturalne laboratorium dla pytania, które przewija się przez nowoczesną geodynamikę: jak właściwie „sztywna” jest płyta kontynentalna, gdy jest wystawiona na działanie ekstremalnych sił kolizji.
Od „mozaiki sztywnych bloków” ku obrazowi ciągłej deformacji
Starsze modele często opisywały Płaskowyż Tybetański jako mozaikę silnych, stosunkowo sztywnych bloków oddzielonych dużymi uskokami, które ślizgają się obok siebie. W takich ramach uskoki są granicami między blokami, a większość względnego przesunięcia „odpracowywana” jest wzdłuż tych granic. Najnowsze satelitarne mapy prędkości i deformacji sugerują inne rozłożenie akcentów: bloki istnieją, ale nie są idealnie sztywne, a część naprężeń przechodzi z uskoków na szerszy obszar.
Kluczową zmianą w interpretacji jest idea, że litosfera kontynentalna w strefach kolizji zachowuje się jak system, w którym deformacja jest dzielona między zlokalizowany poślizg na uskokach a szerszą, stopniową zmianę wewnątrz płyty. Takie podejście nie neguje roli dużych uskoków, lecz postrzega je jako „słabe strefy”, które pozwalają na rozłożenie części deformacji również w sposób, który nie pasuje do obrazu całkowicie sztywnych bloków. W praktyce oznacza to, że geodynamicznej historii Tybetu nie można już sprowadzić do kilku linii na mapie: potrzebny jest obraz regionalny obejmujący również przestrzenie między uskokami.
Co pokazują mapy przesunięć: różnice w prędkościach, kierunkach i „sygnaturze” rozciągania
Najnajbardziej użyteczna część satelitarnych przedstawień geodezyjnych dla szerszej opinii publicznej jest prosta: mapa kolorów i wektorów, na której widać, kto się porusza, jak szybko i w którym kierunku. We wschodniej części płaskowyżu zauważalny jest wyraźny trend ruchu na wschód, z maksymalnymi prędkościami osiągającymi kilkadziesiąt milimetrów rocznie, podczas gdy inne strefy są spokojniejsze i poruszają się wolniej. W poszczególnych obszarach obserwuje się również kierunki przeciwne do dominującego trendu, co wskazuje na rozciąganie: części skorupy oddalają się od siebie, podczas gdy gdzie indziej jednocześnie następuje ściskanie lub ścinanie.
Taka przestrzenna „niejednolitość” nie jest wyjątkiem, lecz regułą w strefach kolizji. Różnice w prędkości i kierunku pokazują, jak naprężenie jest przenoszone przez kontynent, gdzie się zatrzymuje, a gdzie uwalnia. W praktyce jest to ważna warstwa informacji dla sejsmologów i inżynierów: strefy silnego gradientu prędkości są często powiązane z obszarami zwiększonego gromadzenia się deformacji, chociaż sama mapa prędkości nie jest wystarczającym narzędziem do przewidywania trzęsień ziemi. Właśnie dlatego takie dane łączy się z geologicznymi mapami uskoków, katalogiem sejsmicznym i modelami tarcia na płaszczyznach uskokowych.
Uskoki jako „słabe strefy”: Altyn Tagh, Kunlun i Xianshuihe
Obok map prędkości, zespół badawczy przedstawia pole deformacji poziomej poprzez tzw. prędkość odkształcenia (strain rate), parametr opisujący, jak szybko obszar rozciąga się, skraca lub ścina w czasie. W Tybecie w takich przedstawieniach wyraźnie odznaczają się pasy wzdłuż dużych systemów uskokowych, wśród których często wymienia się Altyn Tagh na północno-zachodnim obrzeżu płaskowyżu, Kunlun wzdłuż północnego marginesu oraz Xianshuihe na wschodniej krawędzi, gdzie deformacja jest przenoszona w stronę niższych obszarów środkowych Chin.
Takie pola są szczególnie użyteczne, ponieważ „łączą” dwa światy: mapy geologiczne, które pokazują, gdzie są uskoki, oraz dane geodezyjne, które mówią, jak grunt porusza się dzisiaj. Gdy w jednym miejscu pokryją się silny gradient deformacji, znana aktywna struktura i historia silniejszych trzęsień ziemi, obszar zyskuje status priorytetu dla bardziej szczegółowego modelowania sejsmicznego. Jednocześnie badania przypominają, że część deformacji odbywa się również poza tymi głównymi liniami, co może mieć konsekwencje dla oceny ryzyka w obszarach, które tradycyjnie nie są uważane za centrum naprężeń tektonicznych.
Kunlun pod lupą: słaby uskok jako klucz do wyjaśnienia ekstensji wewnątrz Tybetu
Jedną z interpretacji, która wyróżnia się w nowych modelach, jest podkreślona rola uskoku Kunlun jako wyraźnie „słabej” granicy mechanicznej. Pojęcie słabości uskoku w geofizyce nie oznacza, że uskok jest „niegroźny”, lecz że potrzebuje mniejszego naprężenia ścinającego, aby nastąpił poślizg. Takie właściwości mogą pozwolić na łatwiejsze rozłożenie względnego przesunięcia, dzięki czemu wnętrze płaskowyżu może „zapadać się” i rozciągać w kierunku wschód–zachód, uwalniająg część grawitacyjnej energii potencjalnej gromadzonej w grubej skorupie Tybetu.
Idea stosunkowo słabego Kunlun nie jest zupełnie nowa, ale zyskuje dodatkową wagę, gdy zostanie wkomponowana w regionalne pole prędkości i deformacji uzyskane przez satelity. W literaturze istnieją przeglądy podkreślające, że Kunlun może odgrywać ważną rolę w umożliwianiu wschodniego „wyciskania” Tybetu jako odpowiedzi na ciągłą kolizję Indii i Eurazji. Jeśli ta słabość jest rzeczywiście kluczowa, część mechanizmów, które przez dziesięciolecia wyjaśniały ekstensję wewnątrz płaskowyżu, może zostać lepiej skwantyfikowana, a modele zagrożenia sejsmicznego precyzyjniej dopasowane do rzeczywistego zachowania skorupy.

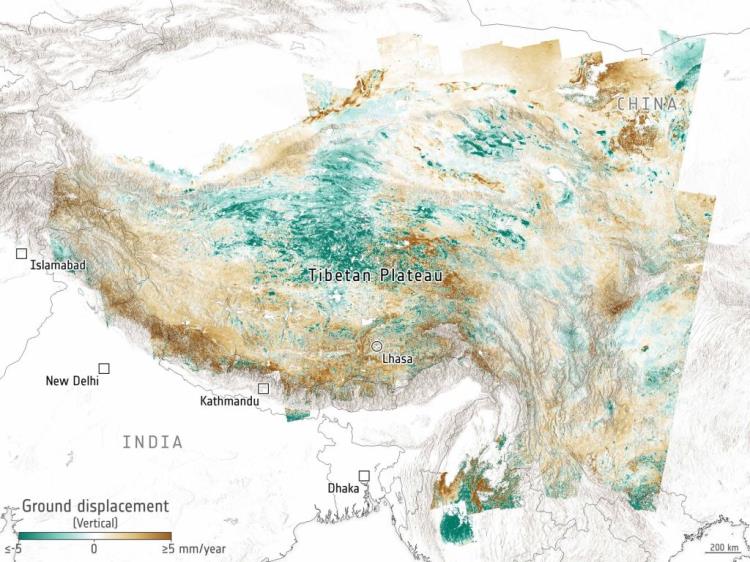

Komponenta pionowa: wznoszenie i osiadanie w skali milimetrowej
Oprócz przesunięć poziomych, interferometria satelitarna i połączone podejścia geodezyjne mogą wykrywać ruchy pionowe w zakresie kilku milimetrów rocznie. W kontekście tybetańskim jest to ważne, ponieważ ruchy pionowe mogą wskazywać na pogrubienie skorupy i wypiętrzanie w strefach kompresji, ale także na lokalne osiadanie w strefach ekstensji lub procesy postsejsmiczne po silniejszych trzęsieniach ziemi.
Przy interpretacji sygnałów pionowych badacze z reguły ostrzegają przed złożonością przyczyn. Część deformacji pionowej może być związana z tektoniką, część ze zmianami obciążenia śniegiem i lodem, część z hydrologią i zmianami wód podziemnych, a część z wolniejszymi procesami relaksacji po trzęsieniu ziemi. Właśnie dlatego kombinacja wielu źródeł danych jest ważna: gdy wzorzec pionowy powtarza się w różnych metodach i okresach czasu, wiarygodność interpretacji rośnie. Ostatecznie komponenta pionowa pomaga zrozumieć, gdzie energia kolizji jest „zużywana” na wypiętrzanie i pogrubianie skorupy, a gdzie na rozszerzanie i rozciąganie.
Jak Sentinel-1 i InSAR rejestrują „niewidoczne” przesunięcia gruntu
Copernicus Sentinel-1 to konstelacja satelitów polarnych wykorzystująca radar z syntetyczną aperturą (SAR) w paśmie C, co umożliwia obrazowanie w dzień i w nocy oraz przez chmury i opady. W przeciwieństwie do satelitów optycznych, sygnał radarowy nie jest „ślepy” na warunki pogodowe, więc jest kluczowy dla obszarów, które często znajdują się pod chmurami lub są trudno dostępne. Podstawą techniki wykorzystywanej przez takie badania jest interferometryczny SAR (InSAR): poprzez porównanie obrazów radarowych tej samej powierzchni wykonanych w różnych momentach, z różnic faz sygnałów można obliczyć bardzo małe przesunięcia powierzchni, często na poziomie milimetrów do centymetrów.
Ważność archiwum Sentinel-1 polega również na ciągłości. Im dłuższa seria zdjęć, tym łatwiej odróżnić długotrwały trend ruchu tektonicznego od krótkotrwałych sygnałów, na przykład zmian sezonowych. Na obszarze takim jak Tybet, gdzie praca terenowa jest kosztowna i trudna logistycznie, satelity pozwalają na obserwację całego płaskowyżu tym samym „językiem” pomiarowym, bez luk, które powstałyby przy poleganiu wyłącznie na rzadkich kampaniach terenowych. Właśnie dlatego geodezja satelitarna staje się fundamentem coraz większej liczby regionalnych badań deformacji w strefach aktywnych sejsmicznie.
GNSS jako kontrola i „kotwica” dla mapy satelitarnej
Radar satelitarny zapewnia pokrycie i szczegółowość, ale GNSS staje się kluczowy, gdy trzeba powiązać wszystkie te dane ze stabilnym układem odniesienia. GNSS (GPS, Galileo i inne konstelacje) może śledzić przesunięcie punktów w czasie oraz zapewnić niezależną weryfikację kierunku i wielkości ruchu. W połączonych podejściach GNSS pomaga kalibrować i korygować błędy systematyczne w przedstawieniach InSAR oraz ujednolicać wyniki z różnych orbit satelitarnych.
Ta synergia jest szczególnie ważna w kontekście sejsmicznym. Po większym trzęsieniu ziemi GNSS staje się „czarną skrzynką”, która rejestruje deformację postsejsmiczną dzień po dniu, podczas gdy InSAR daje mapę przestrzenną, która może pokazać, jak przesunięcie rozkłada się na szerszym obszarze. Gdy te dwa źródła zostaną połączone, uzyskuje się obraz bogaty zarówno w czasie, jak i w przestrzeni, co jest warunkiem koniecznym dla bardziej zaawansowanych modeli oceny zagrożenia. W praktyce pozwala to na lepszą ocenę, gdzie deformacja jest zlokalizowana i jak naprężenie jest przenoszone z jednej struktury na drugą.
Kto stoi za badaniami i co można sprawdzić publicznie
Według publicznie dostępnych zbiorów danych i towarzyszących referencji, w tworzeniu regionalnych pól prędkości i deformacji uczestniczą badacze związani z COMET (UK Centre for Observation and Modelling of Earthquakes, Volcanoes and Tectonics) i kilkoma uniwersytetami, wraz z partnerami międzynarodowymi. W opisie zbioru danych podano również, że jedna z prac syntetyzujących wyniki została przesłana do czasopisma Science jako preprint, co wskazuje na to, że część wniosków jest dostępna publicznie w formie wcześniejszej wersji, podczas gdy procedura naukowa publikacji jest związana z krokami redakcyjnymi i recenzenckimi.
Dla czytelnika ważne jest rozróżnienie poziomów źródeł. Same pomiary Sentinel-1 są dostępne publicznie poprzez infrastrukturę Copernicus, podczas gdy interpretacje i modele są publikowane w pracach i zbiorach danych. W tej historii najsolidniejszą warstwę stanowią opis misji Sentinel-1, publiczny zbiór danych o polu prędkości oraz ogólny kontekst naukowy dotyczący roli dużych uskoków w deformacji Tybetu. Szczegóły metodologiczne i precyzyjne porównanie z wcześniejszymi modelami zależą w największym stopniu od literatury naukowej i towarzyszących opisów technicznych, co jest standardowym sposobem weryfikacji w geofizyce.
Co nowy wgląd oznacza dla ryzyka sejsmicznego: postęp bez fałszywych obietnic
Szczegółowa mapa deformacji nie może powiedzieć, kiedy i gdzie dokładnie uderzy następne trzęsienie ziemi. To, co może zrobić, i co jest realną wartością takich badań, to pomoc w przestrzennym określeniu stref, w których naprężenie gromadzi się szybciej, gdzie jest przenoszone przez duże uskoki i jak deformacja „rozlewa się” na obszary, które nie są oczywiste na tradycyjnych mapach. W krajach, które polegają na modelach zagrożenia sejsmicznego przy tworzeniu przepisów budowlanych i planowaniu infrastruktury, takie dane wejściowe są kluczowe, ponieważ zmniejszają niepewność w ocenach i poprawiają porównywalność między regionami.
Kolejnym ważnym przesłaniem jest to, że „słaby” uskok nie jest synonimem „bezpiecznego” uskoku. Jeśli wzdłuż uskoku łatwiej uwalnia się deformacja, możliwe jest, że przesunięcia będą zdarzać się częściej w mniejszych epizodach, ale równie możliwe jest, że słabość pozwoli na złożone pęknięcia obejmujące wiele segmentów, w zależności od geometrii systemu uskokowego i stanu naprężeń w otoczeniu. Z tego powodu zagrożenie sejsmiczne zawsze buduje się na kombinacji: danych geodezyjnych, dowodów geologicznych o przeszłych trzęsieniach ziemi, katalogów sejsmologicznych i modeli fizycznych. Nowy satelitarny obraz Tybetu w tej kombinacji nie daje „szklanej kuli”, ale zapewnia precyzyjniejszą podstawę do rozsądniejszych, lepiej uzasadnionych ocen.
Szersze konsekwencje: to samo podejście może zmienić mapy ryzyka także w innych regionach
Choć Tybet jest ekstremalnym przykładem, metoda łącząca Sentinel-1 InSAR z GNSS ma zastosowanie również gdzie indziej. Liczne regiony o podwyższonym ryzyku sejsmicznym mają kombinację aktywnych struktur i ograniczonej sieci terenowej. W takich przypadkach geodezja satelitarna może wypełnić luki przestrzenne i umożliwić spójne monitorowanie zmian z roku na rok. Im dłuższa seria obserwacji, tym łatwiej rozpoznać długotrwałe trendy i odróżnić je od krótkotrwałych „szumów”, co jest warunkiem koniecznym dla bardziej wiarygodnych ocen zagrożenia.
Dla opinii publicznej jest to również przypomnienie o szerszym sensie europejskich programów satelitarnych. Copernicus, jako komponent programu kosmicznego Unii Europejskiej, tworzy infrastrukturę, której dane są wykorzystywane od monitorowania środowiska i klęsk żywiołowych po naukę fundamentalną. W przypadku Tybetu te same satelity, które rutynowo nadzorują morze, lód czy powodzie, stały się narzędziem do zmiany obrazu tego, jak kontynenty deformują się pod wpływem potężnych sił tektonicznych, oraz do opracowywania modeli pomagających społecznościom lepiej przygotować się na trzęsienia ziemi.
Źródła:- Zenodo (CERN) – zbiór danych o polu prędkości w strefie kolizji Indie–Eurazja i referencje do powiązanych prac, w tym preprintu przesłanego do czasopisma Science ( zenodo.org/records/10053499 )- Copernicus Data Space Ecosystem – przegląd misji Sentinel-1 i podstawowe cechy obrazowania radarowego w każdych warunkach pogodowych ( dataspace.copernicus.eu – Sentinel-1 )- ESA – opis instrumentu Sentinel-1 i obrazowania radarowego przez chmury i w nocy ( esa.int – Sentinel-1 Instrument )- ESA – wyjaśnienie podejścia InSAR i mapowania deformacji z Sentinel-1 ( esa.int – Sentinel-1 i interferometria radarowa )- ESA Earth Observation – tematyczne przedstawienie Płaskowyżu Tybetańskiego (skala, położenie, wysokość n.p.m.) ( esa.int – Tibetan plateau, the roof of the world )- Bentham Open Archives – przegląd dowodów na mechaniczną słabość uskoku Kunlun i rolę w deformacji Tybetu ( benthamopenarchives.com – Weakness of the Kunlun Fault )
